焊接螺母常用的材料有哪些

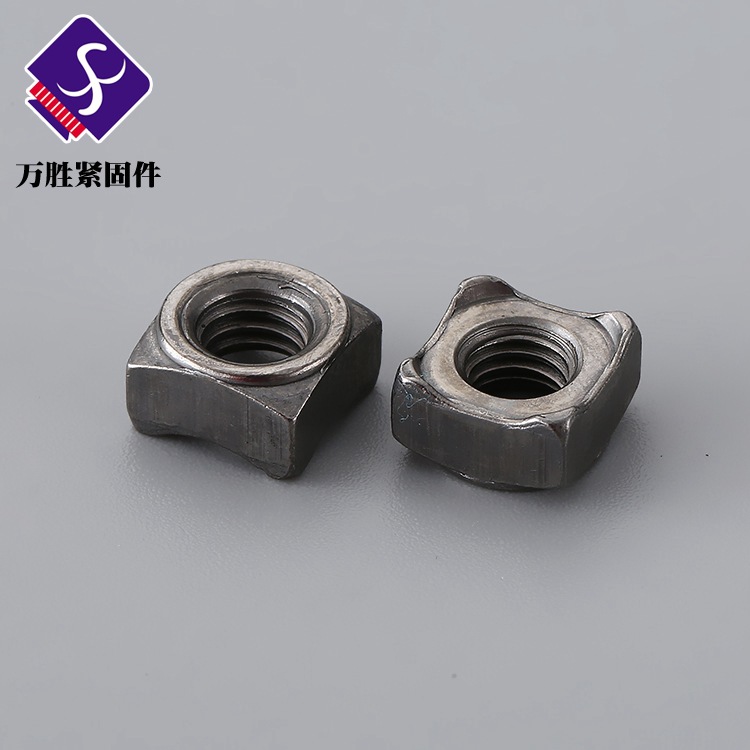

焊接螺母是具有內(nei) 羅紋並與(yu) 螺栓配合使用的緊固件，用以傳(chuan) 遞運動或動力的機械零件。下麵，Kaiyun体育官方全站入口接著為(wei) 大家介紹焊接螺母常用的材料有哪些的相關(guan) 知識。

1、硼的含量可達0.005%，其非有Xiao硼可由添加鈦和(或)鋁控製。

2、這些性能等級允許采用易切製造，其硫，磷及鉛的Zui大含量為(wei) ：硫0.34%;磷0.11%;鉛0.35%。

3、為(wei) 了保證良好的淬透性，螺紋直徑超過20mm的緊固件，需采用對10.9級規定的鋼。

4、含碳量低於(yu) 0.25%(桶樣分析)的低碳合金鋼的錳Zui低含量為(wei) ：8.8級：0.6%;9.8、10.9和10.9級：0.7%。

5、該產(chan) 品應在性能等級代號下增加一橫線標誌。10.9級應符合對10.9級規定的所有性能，而較低的順火溫度對其在提譏溫度的條件下，將造成不同程度的應力削弱。

6、用於(yu) 該性能等級的材料應具有良好的淬透性，以保證緊固件螺紋截麵的芯部在淬火後、回火前獲得約90%的馬氏體(ti) 組織。

7、合金鋼Zhi少應含有以下遠素中的一種元素，其Zui小含量為(wei) ：鉻0.30%;鎳0.30%;鉬0.20%;釩0.10%

8、考慮承受抗拉應力，12.9級的表麵不允許有金相能測出的白色磷聚集層。
